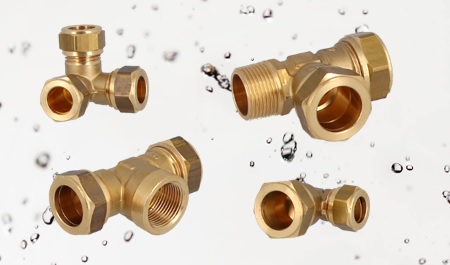

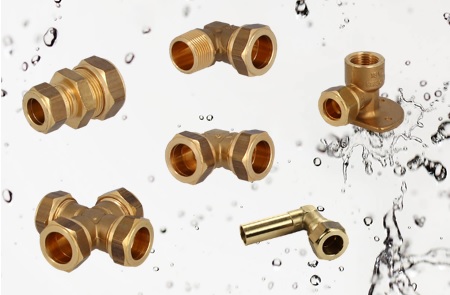

RÉZ ROPPANTÓGYŰRŰS CSATLAKOZÓK
Roppantógyűrűs idomok nagy választéka rézcsőhöz 10 mm-től 54 mm-es átmérőig. Amikor nincs lehetőség forrasztásra, nem áll rendelkezésre présgép, vagy egyszerűen csak azért, mert szükség van egy megbízható kötésre. Ezek az idomok remekül ellenállnak a magas hőmérsékleteknek, hiszen a kötést teljes egészében fém elemek alkotják.
A csatlakozó idomok főbb tulajdonságai
- széles méret- és idomválaszték 10-től 54-es átmérőig
- különleges idomok az oldalágon menetes T-től a szűkített könyökön át a térsarok T-ig és a hollandis könyökig
oldható kötés, újrahasználható idomok (csupán roppantógyűrűt kell cserélni)
- minőségi alapanyagok: CW617N rézidom, CW614N réz szorítógyűrű, CW603N réz roppantógyűrű
- hollander és roppantógyűrű alkatrészként rendelhető
- széles méret- és idomválaszték 10-től 54-es átmérőig
- különleges idomok az oldalágon menetes T-től a szűkített könyökön át a térsarok T-ig és a hollandis könyökig
oldható kötés, újrahasználható idomok (csupán roppantógyűrűt kell cserélni)
- minőségi alapanyagok: CW617N rézidom, CW614N réz szorítógyűrű, CW603N réz roppantógyűrű
- hollander és roppantógyűrű alkatrészként rendelhető
Alkalmazási lehetőségek
A General Fittings réz roppantógyűrűs idomok falon kívüli, vagy könnyen hozzáférhető helyen történő szerelés során alkalmazhatóak az alábbi feltételek mellett:
- emberi fogyasztásra szánt vízzel érintkező hálózatokban 20 °C – 10 bar
- használati melegvíz hálózatokban 60 °C – 10 bar
- fűtési rendszerekben 90 °C – 6 bar
- glikol-víz keverékkel feltöltött rendszerekben csak a gyártó előírása szerint alkalmazható
- napkollektoros rendszerekben 200 °C-ig
összetartozó maximális hőmérséklet-nyomásérték párok esetén.
A General Fittings réz roppantógyűrűs idomok falon kívüli, vagy könnyen hozzáférhető helyen történő szerelés során alkalmazhatóak az alábbi feltételek mellett:
- emberi fogyasztásra szánt vízzel érintkező hálózatokban 20 °C – 10 bar
- használati melegvíz hálózatokban 60 °C – 10 bar
- fűtési rendszerekben 90 °C – 6 bar
- glikol-víz keverékkel feltöltött rendszerekben csak a gyártó előírása szerint alkalmazható
- napkollektoros rendszerekben 200 °C-ig
összetartozó maximális hőmérséklet-nyomásérték párok esetén.

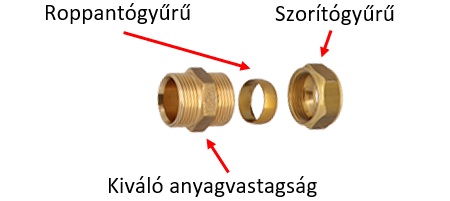

Műszaki adatok, szerkezeti felépítés
- maximális üzemi nyomás: 16 bar
- maximális üzemi hőmérséklet: 200 °C
- minimum üzemi hőmérséklet: -20 °C
- víz-glikol közeg alkalmazása esetén a maximális keverési arány 70-30 %
- maximális üzemi nyomás: 16 bar
- maximális üzemi hőmérséklet: 200 °C
- minimum üzemi hőmérséklet: -20 °C
- víz-glikol közeg alkalmazása esetén a maximális keverési arány 70-30 %
A szerelés menete
A tengelyre merőlegesen vágjuk el a csövet, majd távolítsuk el a sorját.
Helyezze fel a csőre a szorító- és roppantógyűrűket, valamint a csatlakozót.
Az idomot tolja ütközésig a csőre, majd kézzel kapassa a menetre a szorítógyűrűt.
Villáskulcsok segítségével húzza rá a szorítógyűrűt az idomra.
